Em dias de neblina densa ou chuva forte, pousar um avião comercial exige que o piloto mantenha os olhos voltados para fora, buscando a pista, mesmo enquanto precisa monitorar velocidade, altitude e trajetória. O Head-Up Display (HUD) resolve esse conflito projetando os dados essenciais de voo diretamente no campo de visão do piloto, sobre um vidro transparente posicionado entre os olhos e o para-brisa. O resultado é um piloto que nunca precisa abaixar a cabeça para checar o painel durante os momentos mais críticos de um voo: a decolagem e o pouso.

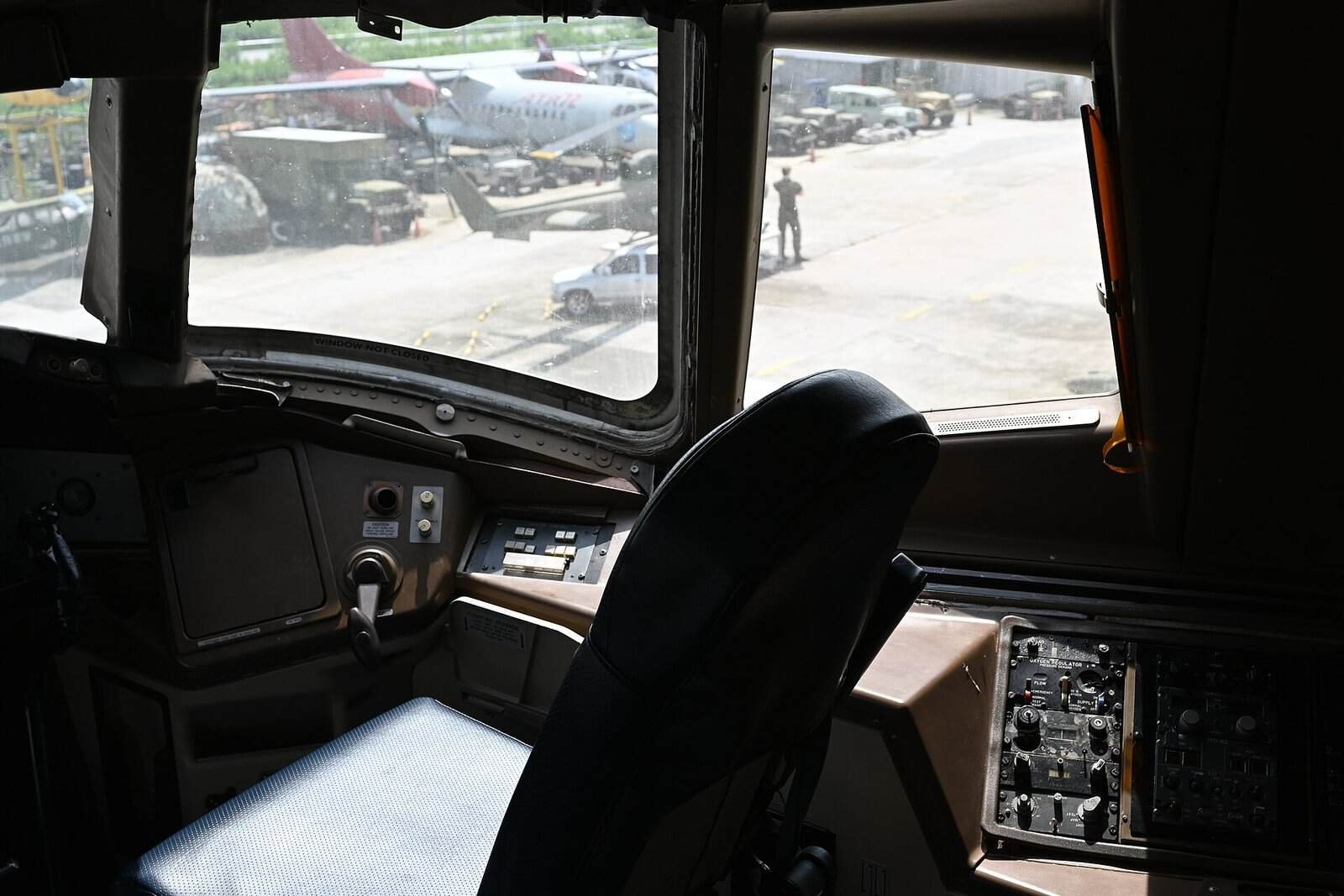

Imagem: vista da cabine de comando de um avião comercial, onde sistemas como o Head-Up Display ficam posicionados acima do painel, entre o piloto e o para-brisa. Foto de PattayaPatrol, via Wikimedia Commons (CC BY-SA 4.0).
Da Mira de Caça ao Cockpit Comercial: a Origem Militar do HUD
A ideia de projetar informações diretamente no campo de visão do piloto não nasceu na aviação comercial. Já em 1948, engenheiros militares começaram a projetar dados visuais sobre um vidro esmerilhado no para-brisa de caças, substituindo a mira mecânica usada desde a Primeira Guerra Mundial. No início dos anos 1970, a eletrônica digital permitiu o salto definitivo: caças supersônicos passaram a usar dois painéis planos de acrílico (Perspex) montados sobre o painel de instrumentos, com lasers projetando velocidade, altitude, navegação e atitude diretamente sobre o vidro.
A aviação comercial só começou a adotar a tecnologia operacionalmente no início dos anos 1980, com companhias como Alaska Airlines, American Airlines, Southwest e Qantas testando os primeiros sistemas. A diferença de projeto era clara: enquanto as unidades militares ficavam presas ao painel, os HUDs de avião de passageiros foram desenhados para se recolher contra o teto da cabine quando não estão em uso, liberando espaço e visibilidade.
Como Funciona: o Vidro Combinador e a Simbologia Projetada
O sistema é formado por quatro componentes principais: uma unidade superior, instalada no teto da cabine, que abriga o tubo de raios catódicos (CRT) e o projetor responsável por gerar a imagem; o combinador, que é o próprio vidro do HUD, posicionado entre os olhos do piloto e o para-brisa, e que mescla a simbologia projetada com a visão real da pista; um painel de controle, usado para inserir dados e selecionar o modo de operação; e um painel anunciador, instalado no painel do copiloto.
No Boeing 737, por exemplo, o sistema foi batizado de Head-Up Guidance System (HGS) e permite que o piloto veja, sobrepostos à pista real, dados como velocidade, altitude, razão de descida e um ponto de pouso pré-calculado sobre a linha central da pista. Isso significa que, mesmo em baixa visibilidade, o piloto mantém o olhar para fora da cabine durante toda a aproximação, em vez de alternar constantemente entre o para-brisa e o painel de instrumentos.
Por Que o HUD Ajuda a Evitar Acidentes CFIT em Pousos de Baixa Visibilidade
A principal função do HUD em voos comerciais é dar suporte a decolagens e pousos noturnos ou com mau tempo. Ao manter o piloto com os olhos voltados para fora mesmo durante a leitura de instrumentos, o sistema reduz o risco de CFIT (Controlled Flight Into Terrain), a colisão controlada contra o solo ou obstáculos por perda de referência visual durante o pouso, uma das causas históricas mais recorrentes de acidentes na aviação.
O Boeing 737 recebeu a certificação da FAA para o seu sistema HGS em 1994, permitindo aproximações de Categoria IIIA com alcance visual de pista (RVR) de apenas 200 metros e decolagens com RVR de 90 metros. A primeira unidade de produção foi instalada em um 737-300 da Morris Air, companhia posteriormente incorporada pela Southwest Airlines, com entrega da aeronave em setembro de 1995.
A Evolução Recente: Visão Sintética e Câmera no Nariz do Avião
A partir de 2009, jatos executivos da família Boeing Business Jet (BBJ) passaram a oferecer um Sistema de Visão Aprimorada (EVS), que usa uma câmera instalada no nariz da aeronave para captar o ambiente externo mesmo em condições de visibilidade reduzida, como neblina ou fumaça. A imagem captada é sobreposta diretamente na simbologia do HUD, dando ao piloto uma referência visual do terreno e da pista que os olhos humanos não conseguiriam captar sozinhos. Em aeronaves com apenas um HUD instalado, essa mesma imagem também é exibida na tela de navegação do copiloto.
O Lado Oculto: Fixação Visual e os Limites do HUD
Nem tudo são vantagens. Pilotos podem desenvolver o que a literatura de fatores humanos chama de “atenção canalizada” ou tunelamento visual: uma fixação excessiva na simbologia projetada, que reduz a percepção de outros elementos importantes, como tráfego próximo ou mudanças inesperadas no ambiente externo. As primeiras estruturas mecânicas do HUD também podiam bloquear parcialmente a visão de obstáculos. Fabricantes responderam simplificando tanto as informações exibidas quanto o desenho físico do equipamento, reduzindo esses riscos sem eliminar a necessidade de treinamento específico para o uso do sistema.
Perguntas frequentes
O HUD substitui os instrumentos tradicionais do painel?
Não. O HUD é um complemento, não um substituto. Ele repete, de forma simplificada e sobreposta à visão externa, dados que também estão disponíveis no painel convencional abaixo dele. Em caso de falha do sistema, o piloto continua tendo acesso a todos os instrumentos primários normalmente.
Todo avião comercial tem HUD?
Não. O HUD é mais comum em aeronaves que operam rotas com histórico de baixa visibilidade ou em companhias que priorizam regularidade operacional em aeroportos com neblina frequente. Muitos modelos oferecem o sistema como opcional, e nem todas as companhias aéreas optam por instalá-lo em toda a frota.
Qual a diferença entre HUD e EFVS?
O HUD é o visor transparente que projeta a simbologia de voo. O EFVS (Enhanced Flight Vision System) é a tecnologia de câmera e sensores, geralmente infravermelha, que capta o ambiente externo em baixa visibilidade e pode ser exibida sobre o HUD, permitindo ao piloto “ver” a pista antes que ela seja visível a olho nu.
